Automatisierungsnetze sind berüchtigt für die darin befindlichen, teils eher urzeitlichen Systeme. Workstations mit älteren Windows-Versionen – leider nur noch ohne Support zu betreiben – oder embedded Geräte, die seit über zehn Jahren nicht mehr in die Gunst eines Updates kamen, sind keine Seltenheit. Diese Systeme vollbringen ihren Dienst im Gutfall zwar noch verlässlich, stellen aber für Störungen und Angreifer ein labiles Ziel dar. Doch wie kann man diese Systeme vor unbeabsichtigten oder gefährlichen äußeren Einflüssen schützen? Die Antwort dazu entstammt dem „Defense in depth„-Prinzip und nennt sich „Zones & Conduits“.

Die zugrundeliegende Problemstellung ist, dass es in jedem größeren Netzwerk Systeme und Bereiche mit verschiedenen Sicherheitsanforderungen und unterschiedlichem Geschäftswert gibt. Durch die Gruppierung in Sicherheitszonen und die Kontrolle der Kommunikationsbeziehungen untereinander, erhöht man die Sicherheit jeder einzelnen Zone. Der Begriff „Conduit“ steht dabei für einen Zonenübergang zwischen zwei Sicherheitszonen. Doch was genau bedeuten diese noch sehr abstrakten Formulierungen?

Von Burgen, Kaufleuten und Halunken

Das Grundprinzip hinter den Zones & Conduits lässt sich greifbar erklären, indem man sich wieder einmal an einer konstruierten Burg-Analogie bedient. In der Burg gibt es verschiedene Viertel – zum Beispiel ein Armenviertel, eines für Handwerker, ein Viertel in dem der Markt angesiedelt ist und eines, in dem Nobelleute hausen. Die Viertel, ergo die unterschiedlichen Zonen, unterscheiden sich aufgrund ihres Inhalts bzw. ihres Zwecks voneinander.

Photo by Zoltan Tasi on Unsplash

Um nun von einem Viertel in das nächste zu gelangen, muss man Brücken überqueren, Gassen durchlaufen oder Tore durchschreiten. Diese unterschiedlichen Übergänge stehen für die Conduits. Wenn ein Kaufmann nun vom Eingang der Burg zum Marktplatz möchte, um dort seine Waren anzubieten, muss er unter Umständen zunächst andere Viertel und Übergänge durchschreiten. Dabei ist jedoch eventuell auch ein zwielichtiges Viertel oder eine enge Gasse dabei, in der der Kaufmann Gefahr läuft, von Halunken überfallen zu werden. Am Tor zum Marktplatz stehen hingegen Wachen bereit, die die Halunken zwar am Zutritt hindern, jedoch Zoll für die mitgebrachten Waren verlangen.

Die Nobelleute hausen zusammen mit ihren Reichtümern in einem gänzlich exklusiven Viertel, das einen eigenen besonders stark und rund um die Uhr bewachten Zugang besitzt. Gäbe es lediglich ein einziges Viertel, in dem sich alle Beteiligten aufhielten, hätte man ein unüberschaubares Chaos und es ließe sich kein gesicherter Geschäftsbetrieb oder der Schutz der teuren Besitztümer gewährleisten.

Anwendung im Hier und Jetzt

Zurück zu Netzwerkarchitekturen. Dort lassen sich Netzwerkteilnehmer ebenfalls anhand ihrer Eigenschaften gruppieren. Als Basis können dabei die physische Platzierung, das Sicherheitsbedürfnis oder die funktionale Aufgabe des Systems dienen. Dabei gibt es jedoch keine Patentlösung, nach der die Zonierung vorgenommen wird. Die Entscheidung muss auf jede Infrastruktur individuell angepasst werden. Auch die Granularität der Unterteilung kann unterschiedlich ausfallen. Folgende Punkte können bei der Erstellung der Zonen unter anderem als Anhaltspunkte genutzt werden:

  • Funktionale Gruppierung, z.B. in funktional zusammenhängende Teile der Anlage
  • Systeme, die nicht (mehr) durch Updates oder Virenschutz versorgt werden können
  • Überwachungs- und Steuerungselemente (HMI und damit angesteuerte Controller)
  • Zugriff auf Datenbank / Historian
  • Fernwartungszugänge
  • Nach eingesetzten Protokollen
  • Anhand der Wichtigkeit für den Geschäftsprozess
  • Nach Nutzern oder Rollen

Dabei können sich verschiedene Zonen auch überlagern – das ist auch nicht weiter schlimm. Wichtig ist, dass durch die Definition der Zonen eine dokumentierte Einordnung der Systeme und Netzwerkkomponenten in Gruppen gibt. Dann kann an den Zonenübergängen kontrolliert werden, ob der Datenaustausch zwischen den Zonen erlaubt ist.

Show, don’t tell

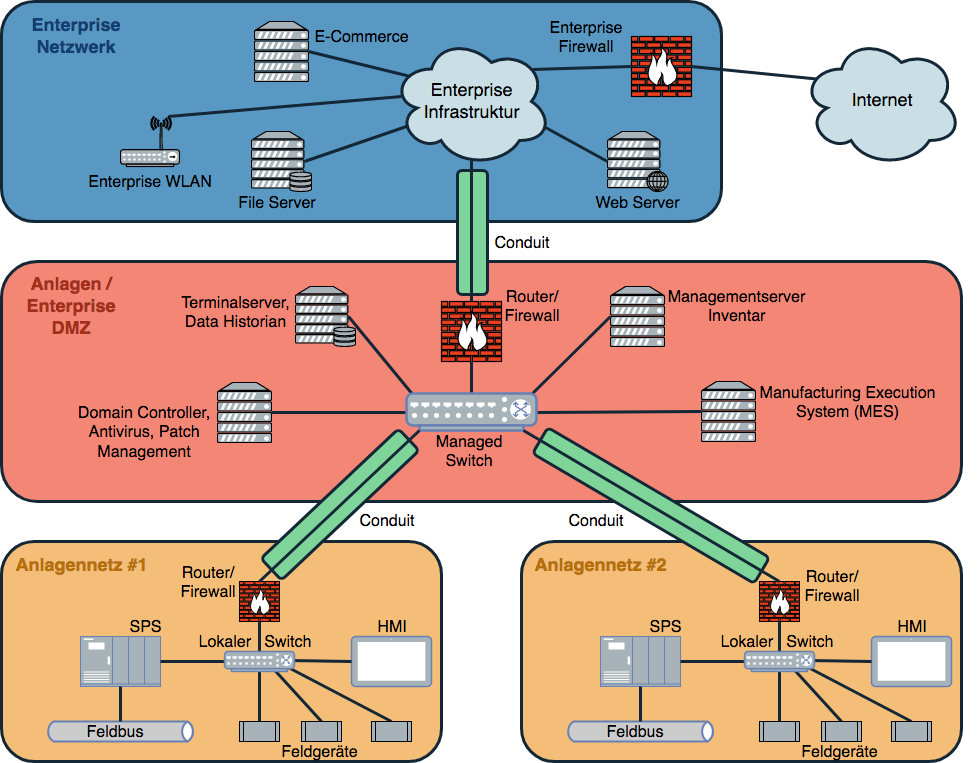

Segmentiertes Unternehmensnetzwerk – Quelle: ISA

In der Abbildung ist eine beispielhafte Netzwerkarchitektur zu sehen. Das Unternehmensnetz ist hier nur grob in vier Zonen unterteilt. In der Enterprise Zone (blau) läuft der unterstützende Bürobetrieb ab. Darunter befindet sich eine demilitarisierte Zone (DMZ, rot), in der sowohl Kommunikation mit der Enterprise Zone, als auch mit den darunterliegenden Anlagennetzen (gelb) stattfindet. Eine direkte Kommunikation zwischen Enterprise Netz und Anlagennetzen ist ausgeschlossen. Die Zonenübergänge (grün) sind die definierten Kommunikationskanäle zwischen den Netzwerksegmenten.

Hier ist auch zu erkennen, dass das Unternehmensnetz grundsätzlich vertikal segmentiert ist, die Anlagennetze aber auch horizontal. Damit lassen sich unabhängige Anlagenbereiche entkoppeln und Störfälle werden in ihren Auswirkungen eingeschränkt. Das hilft nicht nur bei böswilligen Angriffen, sondern auch bei „normalen“ Störungen in einzelnen Anlagenbereichen, die sonst eine Kettenreaktion zur Folge hätten.

Bei korrekter Umsetzung werden damit bereits implizit zwei wichtige Sicherheitsprinzipien umgesetzt: Das Principle of Least Privilege und das Principle of Least Route. Das erste Prinzip sorgt für eine geringe Angriffsfläche bzw. geringes Störungspotenzial im Netzwerk. Durch die Vergabe minimaler Berechtigungen, die für den uneingeschränkten Betrieb erforderlich sind, werden z.B. Konfigurationsfehler und böswillige Angreifer in ihrem Wirkungsgrad eingeschränkt. Das zweite Prinzip sorgt für minimale Verzögerung bei der Datenkommunikation, welche insbesondere in einem Echtzeitnetz zu einer geringeren Auslastung der Übertragungswege und Kommunikationsgeräte beitragen kann. Ein solches zukunftsfähiges Netz fördert auch Ihre potenziellen Möglichkeiten, mit Innovationsprojekten auf der bestehenden Infrastruktur aufzusetzen.

Die Auswirkungen von Zones & Conduits auf Risikobewertung und Risikominderung

Möchte man sein Automatisierungsnetzwerk möglichst effizient gegen Störfälle oder digitale Angriffe schützen, empfiehlt es sich, das Netzwerk auf Basis einer vorher durchgeführten, groben Risikoanalyse in diese Zones & Conduits zu unterteilen. Die IEC 62443 verwendet an dieser Stelle den Begriff „System under consideration“ (SuC) für die komplette Automatisierungslösung inklusive Netzwerkkomponenten, welche der Unterteilung unterzogen wird. In der groben Risikoanalyse erarbeitet man sich ein Gefühl für den „Worst-Case“, der bei einer Störung oder Kompromittierung des SuC auftreten kann.

Die darauffolgende Segmentierung in Zones & Conduits erlaubt eine bessere Identifikation der Maßnahmen, die zu einer schnellen und möglichst kostengünstigen Risikominderung beitragen. Mögliche Maßnahmen können die Installation von (Industrie-)Firewalls sein, um unabhängige Zonen voneinander zu trennen oder die Nutzung eines Schleusenrechners mit installiertem Virenscanner, über den die Datenkommunikation mit Systemen stattfindet, die keinen eigenen Virenschutz mehr umsetzen können.

Damit steigern Sie die Robustheit Ihres Automatisierungsnetzwerks massiv und können gleichzeitig durch die gewonnene Klarheit und Struktur einfacher mit Zukunftsprojekten darauf aufbauen.

Praxistipp: Identifizieren Sie 3 Anlagen(-teile), die besonders wichtig für die Aufrechterhaltung des Prozesses sind und notieren Sie jeweils, welche Kommunikationsverbindungen zu anderen Bereichen erforderlich sind.
